Les impressions ou les exportations graphiques

Arbre-Analyste permet de saisir des arbres de défaillances sur des pages infinies. Pour permettre d'obtenir des exportations de parfaite qualité, il a été décidé d'utiliser le format d'image vectorielle SVG ( Scalable Vector Graphics).

Malheureusement, ce format d'image n'est pas encore nativement supporté par Windows (alors qu'il l'est sous Apple Mac OS et sous GNU/Linux). De ce fait, il est possible d'exporter dans un format d'image classique tel que le PNG, le GIF ou le JPEG.

Cependant, il est strictement recommandé de n'employer que le format d'image vectorielle SVG et donc d'installer une application compatible (une liste est disponible ci-dessous) pour Windows.

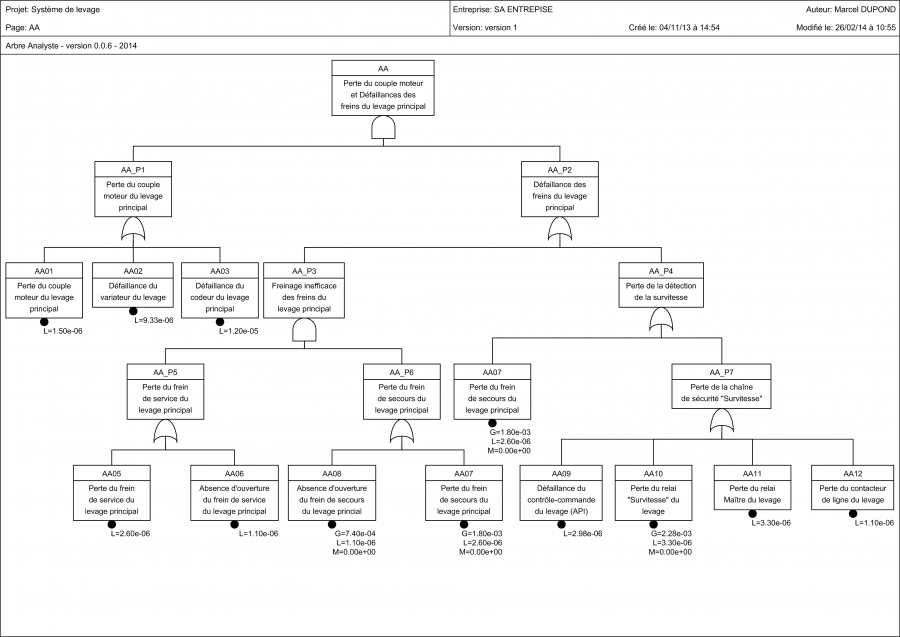

Voici un exemple d'une sortie graphique d'un arbre de défaillances:

Le format d'export SVG permet:

• D'avoir une qualité optimale pour toutes les tailles d'arbres,
• De pouvoir être parfaitement compatible avec des logiciels tels que Microsoft Visio,
• De pouvoir être converti au format PDF sans perte de qualité,
• De garder les textes comme du texte et donc de permettre les recherches,
• D'être 100% interopérable.

Le format SVG n'est pas nativement supporté par Windows, cependant, beaucoup d'applications sont compatibles avec:

• Microsoft Visio,
• Internet Explorer version 9 et supérieures,
• Inkscape (Logiciel libre),
• The Gimp (Logiciel libre),
• Adobe Illustrator,
• Libre Office / Open Office,
• Mozilla Firefox,
• Google Chrome,
• Apple Safari.

Le format SVG est nativement supporté sur toutes les grandes distributions GNU/Linux.
